蝸輪蝸桿傳動的嚙合標準與特點

蝸輪蝸桿嚙合要求：

1、中間平面內蝸桿與蝸輪的模數和壓力角分別相等，即蝸輪的端面模數等于蝸桿的軸面模數且為標準值；蝸輪的端面壓力角應等于蝸桿的軸面壓力角且為標準值。

2、當蝸輪蝸桿的交錯角時，還需保證，而且蝸輪與蝸桿螺旋線旋向必須相同。

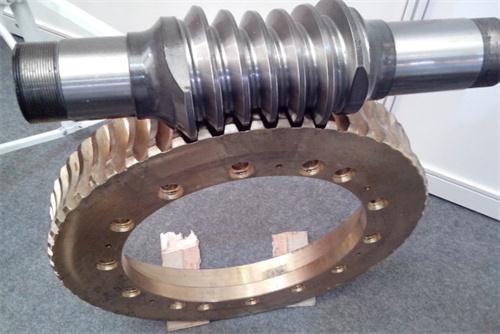

蝸輪蝸桿機構特點：

1、可以得到很大的傳動比，比交錯軸斜齒輪機構緊湊；

2、兩輪嚙合齒面間接觸，其承載能力大大高于交錯軸斜齒輪機構；

3、蝸桿傳動相當于螺旋傳動，為多齒嚙合傳動，故傳動平穩(wěn)、噪音很小；

SW數控蝸桿外圓磨

4、具有自鎖性。當蝸桿的導程角小于嚙合輪齒間的當量摩擦角時，機構具有自鎖性，可實現反向自鎖，即只能由蝸桿帶動蝸輪，而不能由蝸輪帶動蝸桿。如在其機械中使用的自鎖蝸桿機構，反向自鎖性可起安全保護作用；

5、傳動效率較低，磨損較嚴重。蝸輪蝸桿嚙合傳動時，嚙合輪齒間的相對滑動速度大，故摩擦損耗大、效率低。另一方面，相對滑動速度大使齒面磨損嚴重、發(fā)熱嚴重，為了散熱和減小磨損，常采用價格較為昂貴的減摩性與抗磨性較好的材料及良好的潤滑裝置，因而成本較高。蝸桿軸向力較大。
